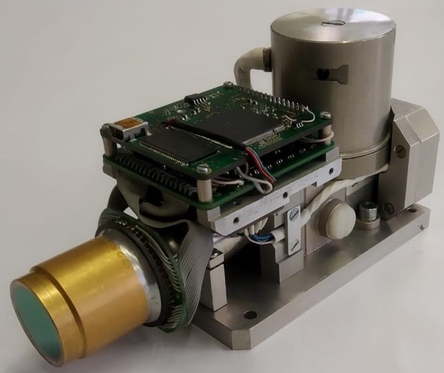

1. Состав изделия

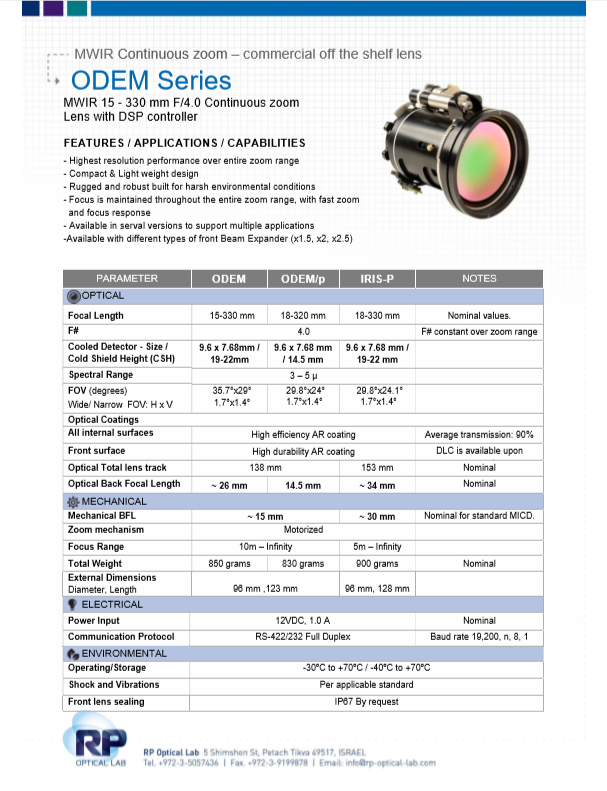

объектив вариофокальный;
МФПУ формата 640х512: матричный фоточувствительный элемент в вакуумном криогенном криостате с микрокриогенной системой охлаждения (МКС);
комплект плат управления, питания и обработки видеосигнала;
шторка;
комплект программно-технических средств диагностики тепловизора;
комплект эксплуатационной документации.

2. Технические характеристики
2.1 Рабочий спектральный диапазон изделия: от 3,7 до 4,8 мкм.
2.2 Параметры используемого МФПУ:
разрешение: 640 x 512 пикселей;
тип: InSb (антимонид индия), охлаждаемый;
шаг пикселей: 15 х 15 мкм;
апертура Дьюара F/4;
среднее значение NETD: не более 21 мК при 70% заполнении потенциальной ямы;
количество дефектных пикселей: не более 0,7% от общего числа;
дефектным пикселем считается элемент со следующими параметрами: max NETD ≥ 50 мК;
средняя наработка на отказ МКС: не менее 10 000 ч.
2.3 Время выхода на режим изделия не должно превышать 8 мин при температуре окружающей среды 22 °С.
2.4 Среднее значение NETD изделия: не более 25 мК (для узкого поля зрения, 70% заполнения потенциальной ямы).
2.5 Минимальная частота кадров: 25 Гц.
2.6 Интерфейсы выдачи видеоданных: аналоговый, PAL, 25 Гц;
2.7 Интерфейсы управления:RS-485;
2.8 В изделии реализованы следующие функции:
2.8. 1коррекция дефектных пикселей, с возможностью добавления новых пикселей в карту при настройке и в процессе эксплуатации;
2.8.2 двухточечная коррекция неоднородности чувствительности по двум значениям температуры;
2.8.3 одноточечная коррекция неоднородности чувствительности по шторке и по расфокусированной оптике;
2.8.4 управление временем интеграции, с учётом п. 5.6 (сохранение минимальной частоты кадров), при этом должна быть обеспечена возможность увеличения времени интеграции до 30 мс;
2.8.5 автоматическое усиление (AGC);
2.8.6 ручная регулировка яркости и контраста;
2.8.7 переключение между полями зрения (задание дискретных значений);
2.8.8 ручное управление фокусом;
2.8.9 цифровое увеличение 2х по центру кадра;
2.8.10 хранение и выдачу идентификационных и серийных номеров составных частей изделия;
2.8.11 передача сведений о собственном техническом состоянии;
2.8.12 цветовые палитры: холодный чёрный / холодный белый;
2.9 Электропитание изделия осуществляется от системы электроснабжения постоянного тока с напряжением (24±10%) В.
2.10 Максимальная потребляемая мощность по постоянному току:
в стационарном режиме: не более 20 Вт;
во время выхода на режим: не более 30 Вт.

3 Устойчивость, прочность и стойкость к внешним воздействующим факторам
3.1 Изделие обеспечивает функционирование при воздействии следующих климатических факторов:
устойчивость к повышенной рабочей температуре: + 55 °С;
прочность к повышенной рабочей температуре: + 60 °С;
устойчивость к пониженной рабочей температуре: минус 40 °С;
прочность к пониженной рабочей температуре: минус 45 °С;
устойчивость к относительной влажности воздуха 75%, без конденсата;
(при температуре 18 °С):
устойчивость к пониженному атмосферному давлению: 445 мм рт. ст.;
устойчивость к повышенному атмосферное давление: 1,5 атм.

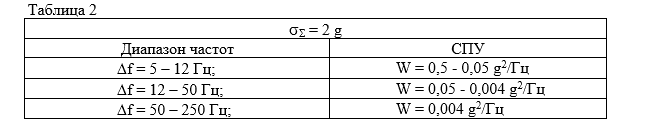

3.2 Изделие обладает механической прочностью к случайной широкополосной вибрации со следующими параметрами (таблица 2)

Изделие обладает механической прочностью к механическому удару одиночного действия с пиковым ускорением 15 g длительностью 6 мс.
​
4     Конструктивные особенности
4.1  Противокоррозионная защита металлических частей изделия.
4.2  Не допускается попадание изображений (отражений) от элементов конструкции в плоскость действительного изображения.
4.3  Электронные платы, компоненты и электрические выводы защищены от воздействия статического разряда и влажности (конденсата).
4.4  Обеспечена возможность визуального контроля работоспособности изделия при отсутствии управления и/или видеосигнала (наличие на платах индикаторных светодиодов, диагностических разъемов и т. п.).
4.5  Изделие обладает минимальными массогабаритными показателями.

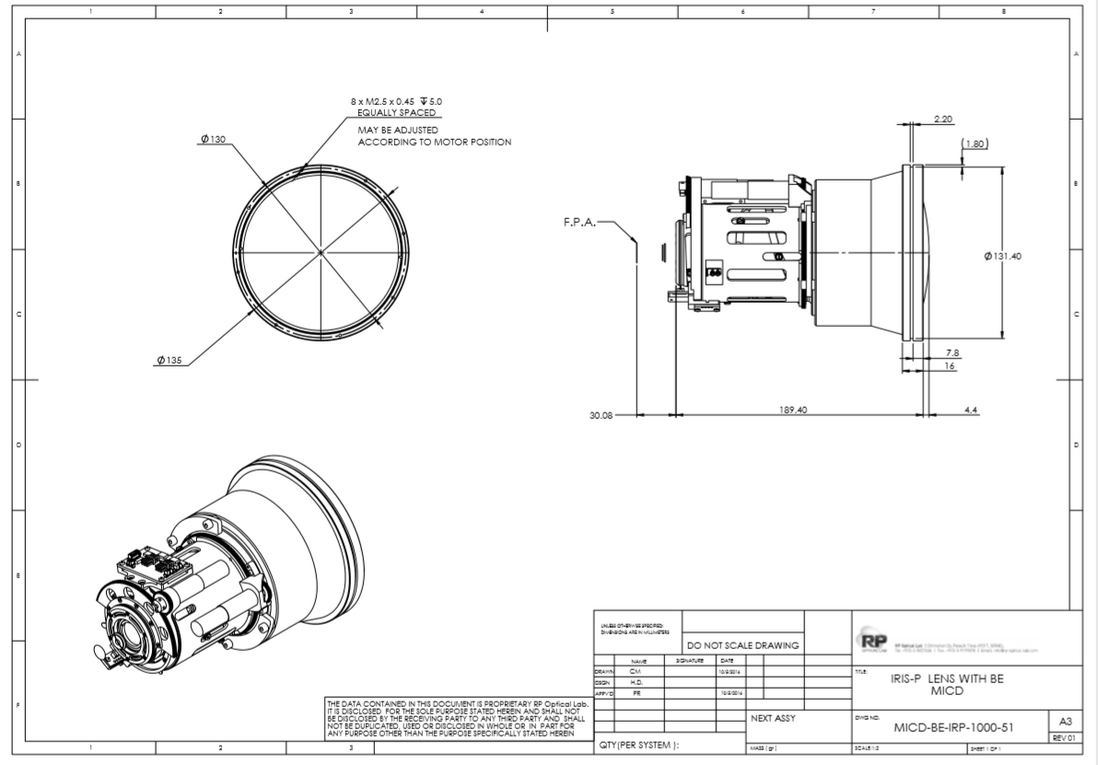

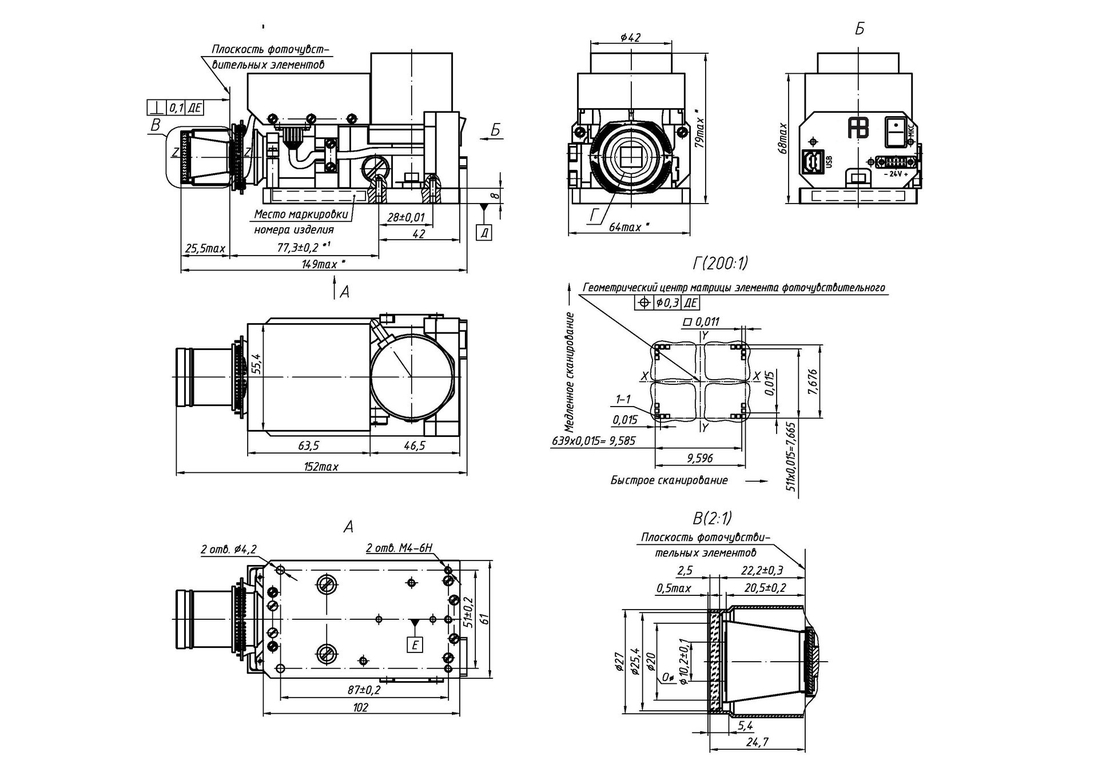

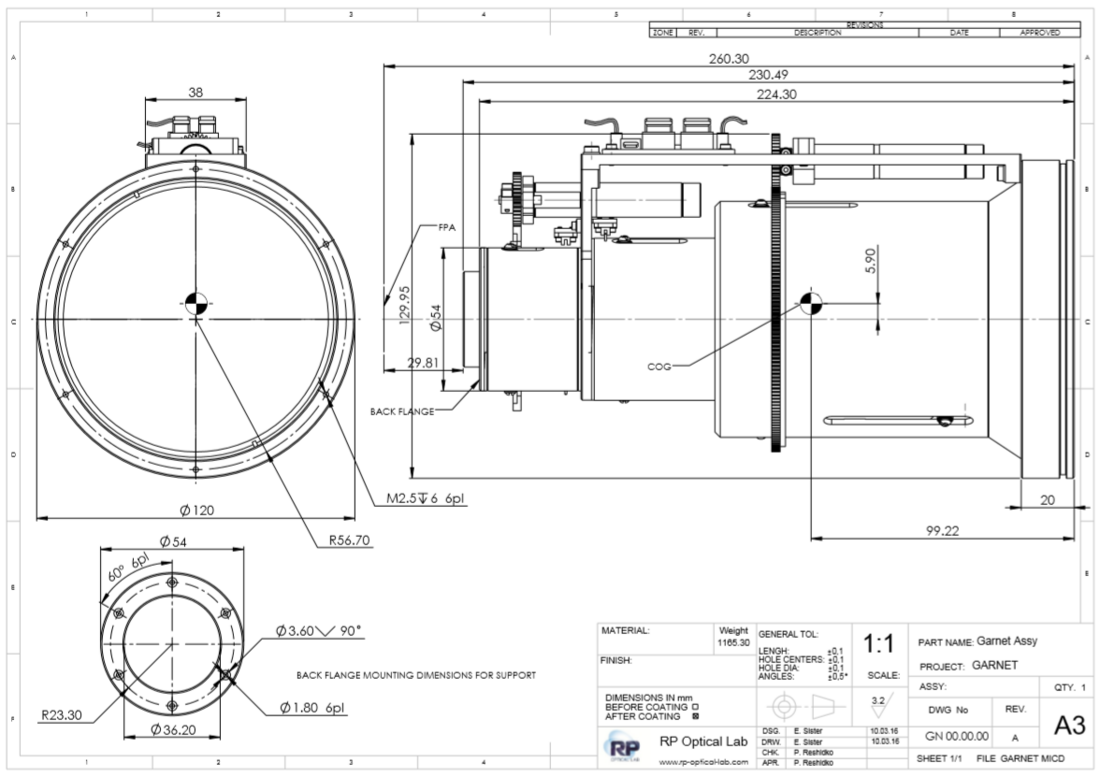

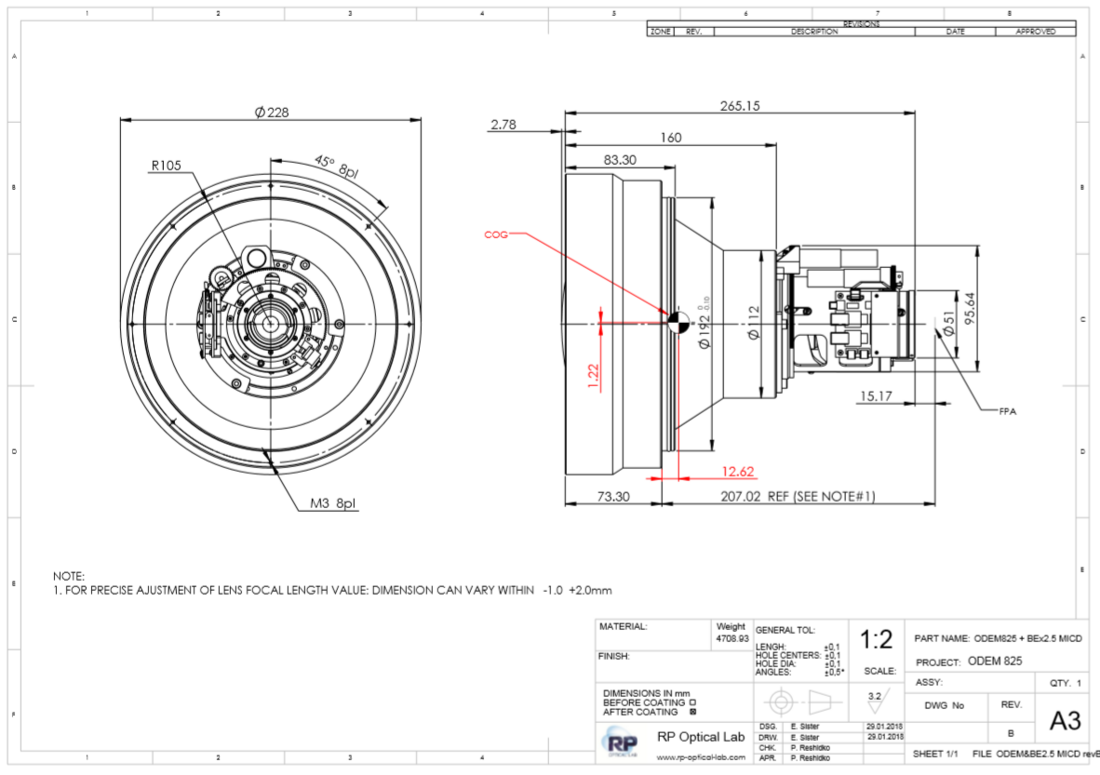

4.6  Габаритные и присоединительные размеры, расположение разъемов, вес изделия, входные апертуры и угловые поля отражены на габаритном чертеже.

5     Транспортировка
5.1  Изделие выдерживает транспортирование в закрепленной штатной таре завода-изготовителя любым видом крытого транспорта, кроме перевозки воздушным транспортом в негерметизированных отсеках воздушных судов.

6     Консервация и маркировка
6.1  Консервация изделия предусматривает сохранности изделия в течение всего срока транспортировки и хранения.

 7     Ремонт
7.1  Персоналу Заказчика доступны операции по ремонту изделия в соответствии с ремонтной документацией.
7.2  В ремонтной документации отражены процедуры диагностики и восстановления работоспособности изделия в гарантийный период.

8     Надежность
8.1  За критерий отказа изделия принимают отказ какой-либо его составной части, приводящей к невозможности выполнения его основных функций по п. 3.
8.2  Средняя наработка на отказ МКС: не менее 10 000 часов.
8.3  Средний срок службы до списания: не менее 5 лет при условии проведения ремонтно-восстановительных работ.
8.4  Гарантийные сроки исчисляются с даты подписания товарной накладной по Договору и составляют 36 месяцев на всё изделие, кроме сборки IDCA (детектор в дьюаре и МКС) и объектива. Гарантийный срок на сборку IDCA и объектив составляет 12 месяцев.

9     Диагностическое обеспечение
9.1  В процессе эксплуатации контроль работоспособности и диагностика составных частей изделия осуществляется с использованием технологических команд без применения измерительных средств. Команды обеспечивают получение следующей информации:
время наработки тепловизора;
время наработки МКС;
температура объектива тепловизора;
серийные номера составных частей тепловизора;
результаты диагностики составных частей тепловизора.
9.2  Взаимодействие диагностического программного обеспечения (ПО) с изделием осуществляется по цифровому интерфейсу.
9.3  Технологическое и диагностическое ПО функционирует в операционной системе Windows версии не ниже Win 7, Win 10.
